激光器芯片扩膜摘料设备
产品类别:
激光器芯片扩膜摘料设备

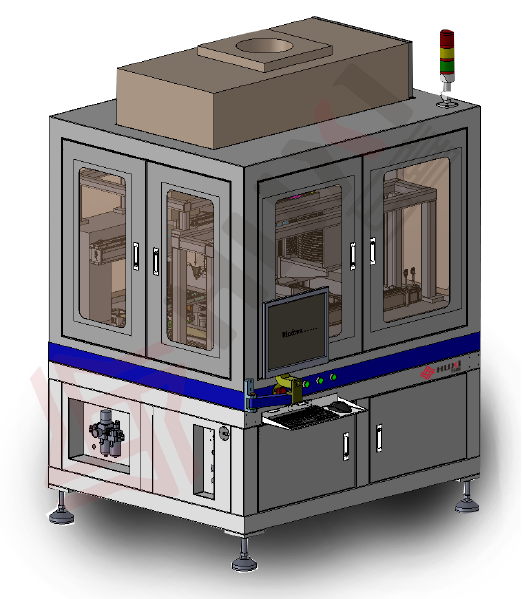

激光器芯片扩膜摘料设备:激光器芯片经过划片、裂片后,进行蓝膜扩膜分隔产品间距,通过OCR字符识别与Map表格对应,实现力控吸取物料Wafer To Tray,并且检测N面,P面,共晶面,Wire Boned面缺陷,良率达到99.95%以上。节省人力6人,经济效益50W/年、
价格:
¥
0.00
数量:
库存:
1000 件
送货时间:
30 工作日
立即购买
购物车
规格
文件
评论
激光器芯片扩膜摘料设备:是芯片经过划片、裂片后,进行蓝膜扩膜分隔产品间距,通过OCR字符识别与Map表格对应,实现力控吸取物料Wafer To Tray,并且良率达到99.95%以上。
技术参数
取芯精度
土0.02mm
芯片旋转
土60°
芯片尺寸
0.3mm x0.5mm ~5mm x7mm
最大晶环尺寸
8寸
识别精度
土0.005um/pix
取芯臂
90°
滑台分辨率
0.5um
气源
0.3~0.7Mpa
图像识别
2500万像素
取芯头
真空表面吸取式
取芯力度
15~200g可调
电源
单相220V AC土10%\50HZ\可靠 接地
外形尺寸
1690mm x 1050mm x 1750mm
